16KM无人机远距离无线通信模块视频遥数图传输mesh自组网模组520

•
•
•
•
•
•
•
•

接口类型：UART,网口,sbus

工作频率：5.1~5.8GHz

发射功率：30dBm(双路) 27dBm(单路)

通信距离：16km(地对空)，定向30km

产品重量：14.5g(模块)

组网方式：mesh(16个)，中继，点对点，点对多

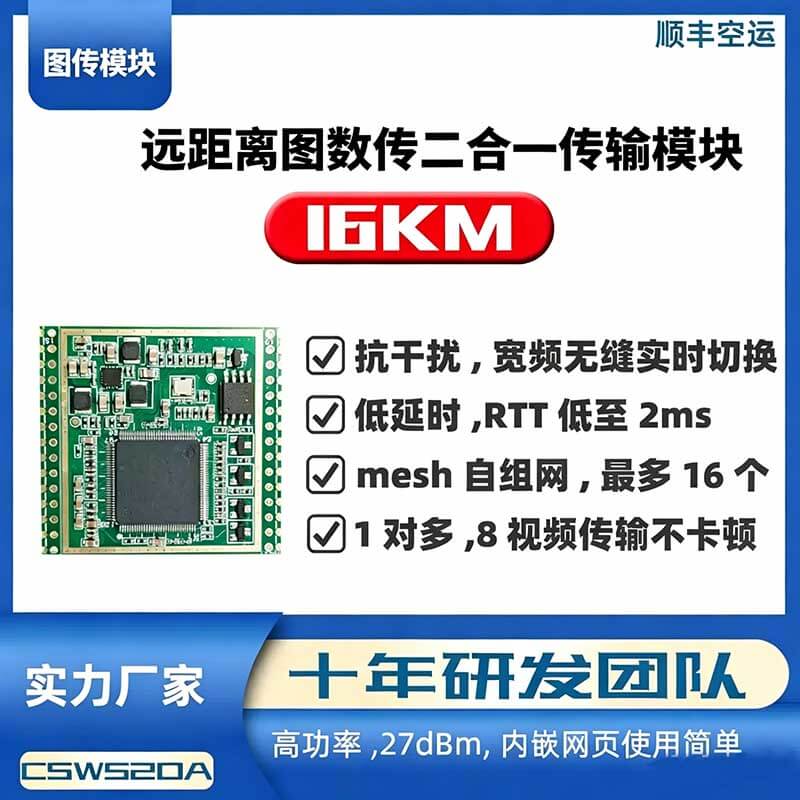

产品优势：产品支持图传，遥传和数传。距离远，速率高可达100Mbps；低延时，RTT往返延时低至2ms；全双工高速传输的无线模块。抗干扰，5.1~5.8GHz宽频率工作范围，支持频点无缝实时切换，有效面对干扰；使用简单，一键配对，内嵌网页；地对空16KM全向

远距离 · 双频 · 轻量化无线通信核心模块

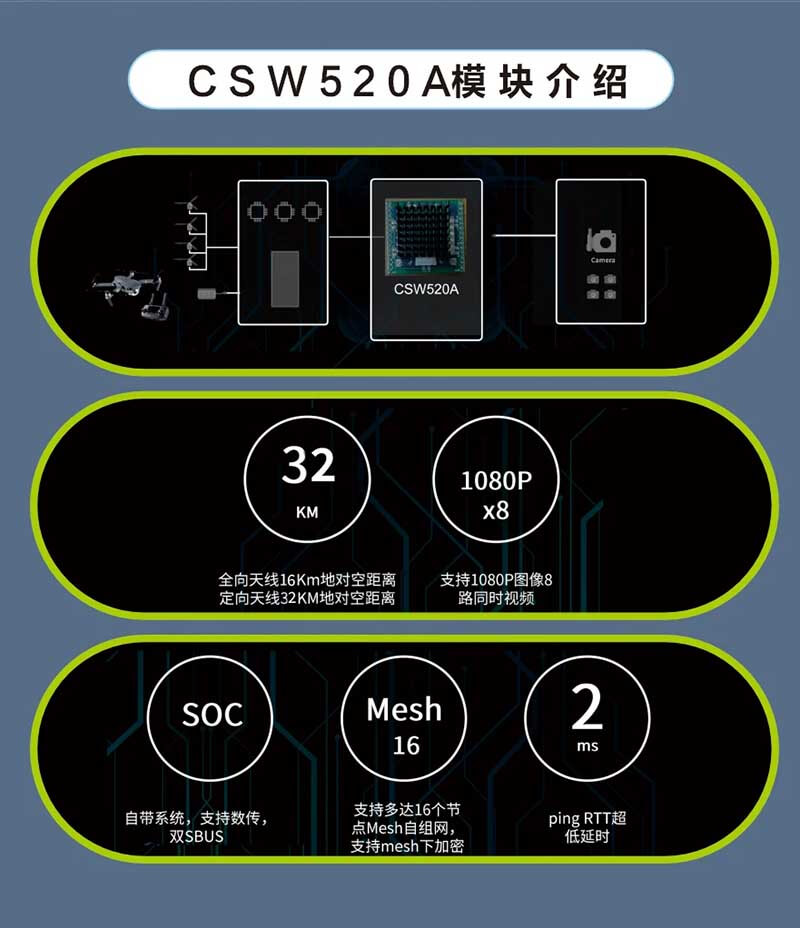

推出的 CSW520A 迷你板，是一款专为远距离、高可靠性无线数据传输而设计的嵌入式系统模块。基于 802.11 标准并结合私有 LR‑WiFi（Long Range WiFi）协议，该模块在极小体积内实现了超远通信距离与稳定连接，完美适配无人机、机器人、工业物联网等对尺寸和性能要求严苛的应用场景。

核心亮点

• 超远传输距离
       地对空通视条件下，传输距离可达 >15km（2Mbps 速率），城市环境下地对地通视距离达 1.3km，真正打破短距无线瓶颈。

• 强劲发射功率
       双路输出，最大发射功率 30dBm，结合 2×2 MIMO 技术，有效增强信号穿透力与抗干扰能力。

• 小尺寸，轻重量
       模块仅 38×40×7mm，重 14.5g，便于集成到空间紧凑的移动设备中。

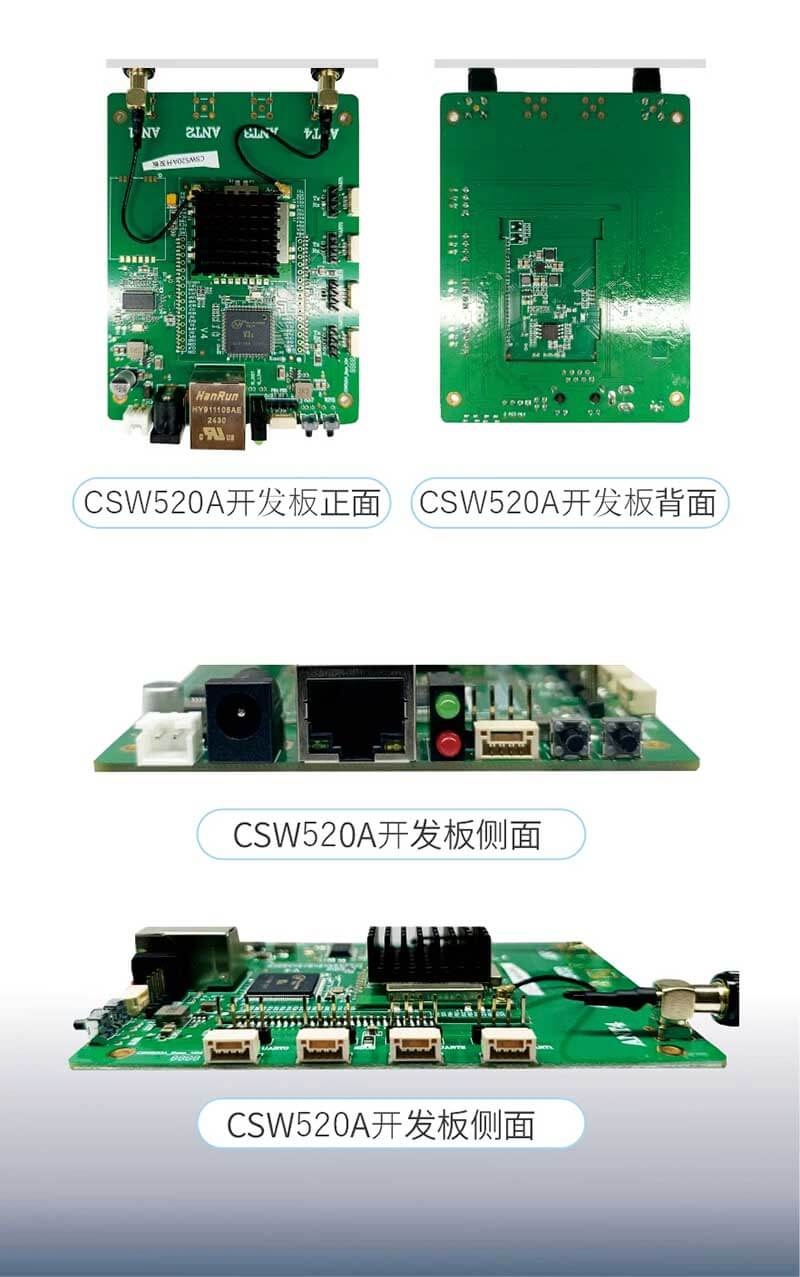

• 丰富接口，灵活扩展

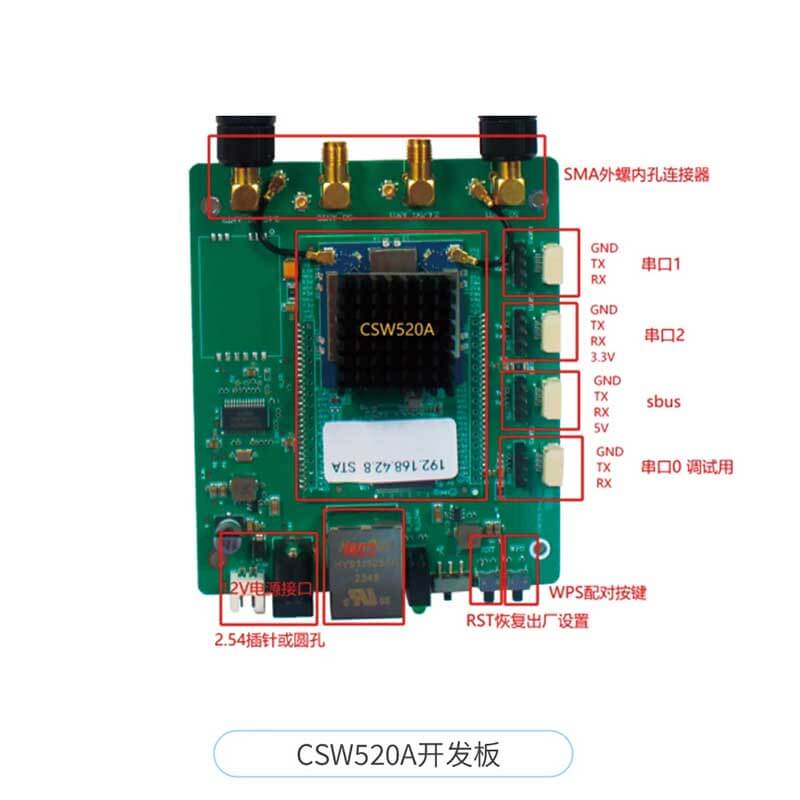

       提供 100M 以太网口、三路 UART（支持 SBUS 复用）、USB、GPIO、LED 状态指示、WPS 一键配对及复位按键，满足多样化外设连接需求。

• 宽温工作，稳定可靠
       工作温度范围 -40~80℃，适应严苛工业环境；支持 WPA2 加密，保障数据安全。

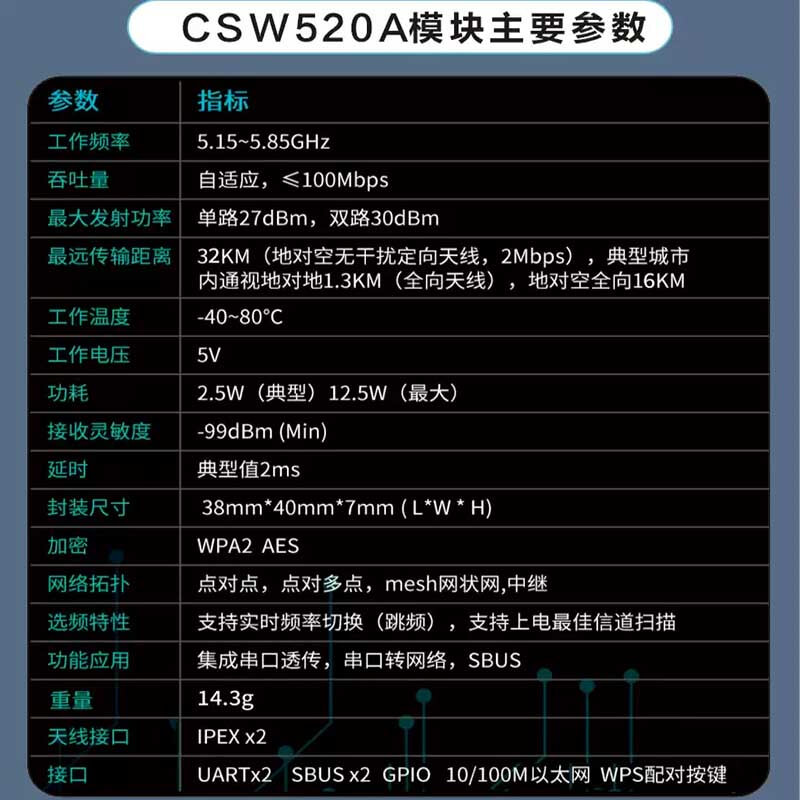

 技术规格速览

典型应用

• 无人机与机器人：远距离遥控、图传、遥测数据链

• 工业自动化：现场设备无线控制与数据采集

• 安防监控：无线视频回传、应急通信

• 物联网网关：串口设备快速接入网络，实现串口转网口/透传

 为何选择 CSW520A？

云慧信达深耕无线通信领域，CSW520A 集成了多年远距离传输技术积累，以高性价比、稳定性能和易用性，助力客户快速实现产品无线化升级。模块提供详细的硬件设计指南和软件配置支持，缩短开发周期，加速产品上市。

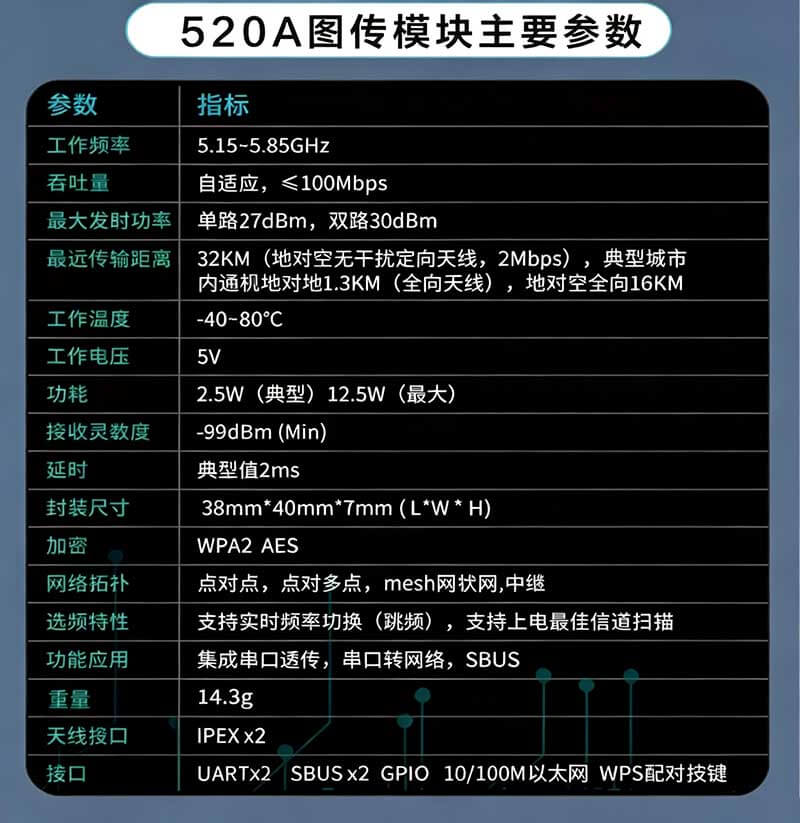

无人机图传通信模块性能参数

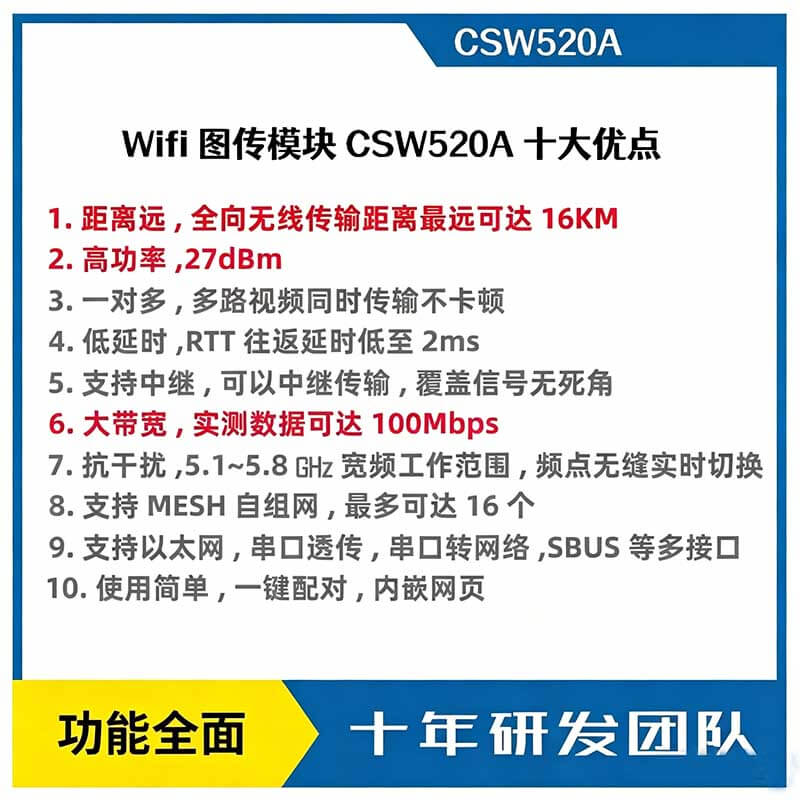

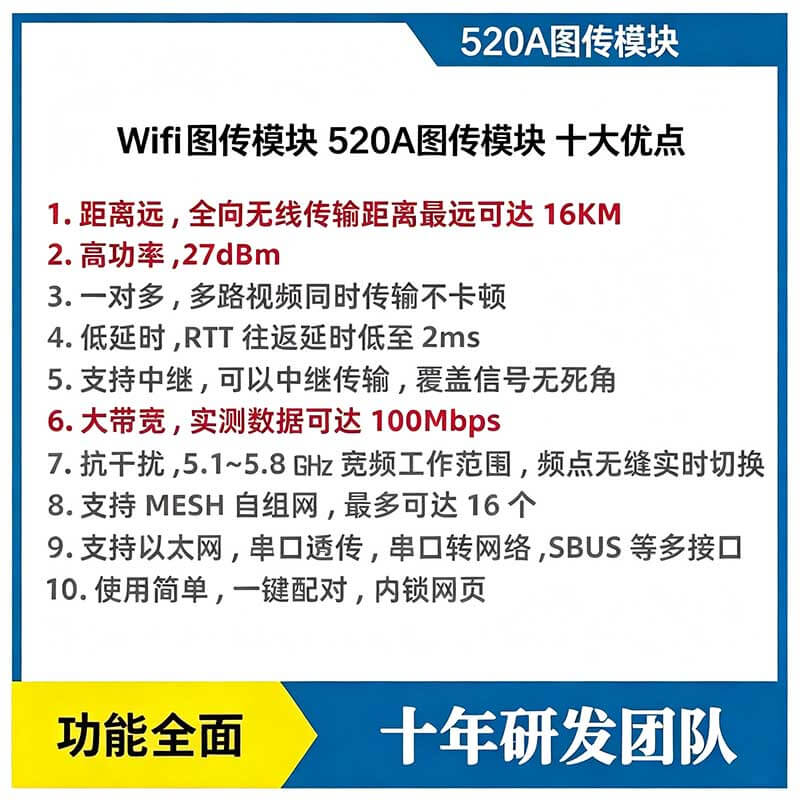

无人机图传通信模块性能优势：

1.距离远，全向无线传输距离最远可达16KM

2.高功率，27dBm

3一对多，多路视频传输同时不卡顿

4.低延时，RTT往返延时低至2ms

5.支持中继，可以中继传输，覆盖信号无死角

6.大带宽，实测数据可达100Mbps

7.抗干扰，5.1~5.8GHz宽频率工作范围，支持频点无缝实时切换，有效面对干扰

8.使用简单，一键配对，内嵌网页

9.支持MESH自组网,最多可达16个

10.支持以太网，串口透传，串口转网络，SBUS等多接口

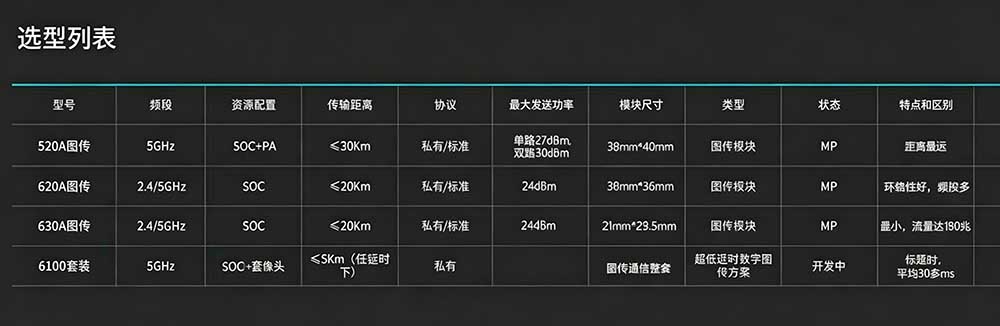

无人机图传通信模块性能比较：

520A距离更远，620A穿透性好，可选频段多，630A尺寸最小最轻，流量最大，最大可达180mbps。
