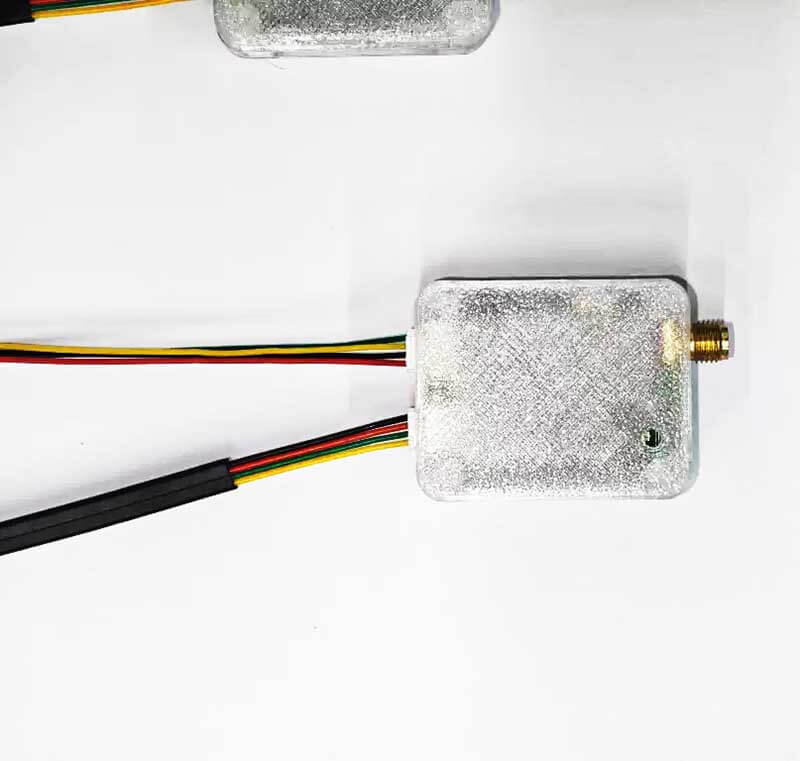

无线通信模块数字图传模组YHL-11ah低功耗穿墙强

•
•
•
•
•
•
•
•
•
•

接口类型
 以太网口（10/100M自适应）、TTL串口（UART，默认115200bps，最大350kbps）、

工作频率
 902 ~ 928 MHz（符合IEEE 802.11ah标准）

发射功率
 最大 20 dBm（100 mW），出厂默认16 dBm（可通过AT指令调节）

通信距离

• 地对空（无遮挡）：5 ~ 10 公里

• 地对地通视：最大1公里；非通视：约500米

产品重量
   9 g（模块本体）

组网方式
   星型拓扑（AP + 多STA），支持最多 8个节点（1个AP带最多7个STA），支持点对多点（AP对多个STA），不支持mesh或中继。配对后自动保存连接信息，断电重连。

产品优势（基于说明书提炼）

• 远距离低功耗：902-928MHz频段具有较强穿透力，地对空可达10公里，平均功耗仅1.5W。

• 双接口透传：同时支持网口（以太网）和串口（UART） 数据透传，可同时传输网络摄像头视频和飞控数传数据，无需额外转换。

• 灵活带宽配置：信道宽度可调（1/2/4/8 MHz），速率最高16 Mbps，适应不同距离与速率需求。

• 简单配对：通过按键快速完成AP与STA配对，并自动保存连接信息，上电自动回连。

• AT指令配置：支持通过AT指令调整发射功率、频点、带宽等，方便集成。

• 宽温工作：-20℃~70℃，适合无人机、机器人等严苛环境。

• 体积小巧：仅9g，便于安装于小型移动平台。

• 安全加密：支持WPA2-PSK AES加密，保障数据传输安全。

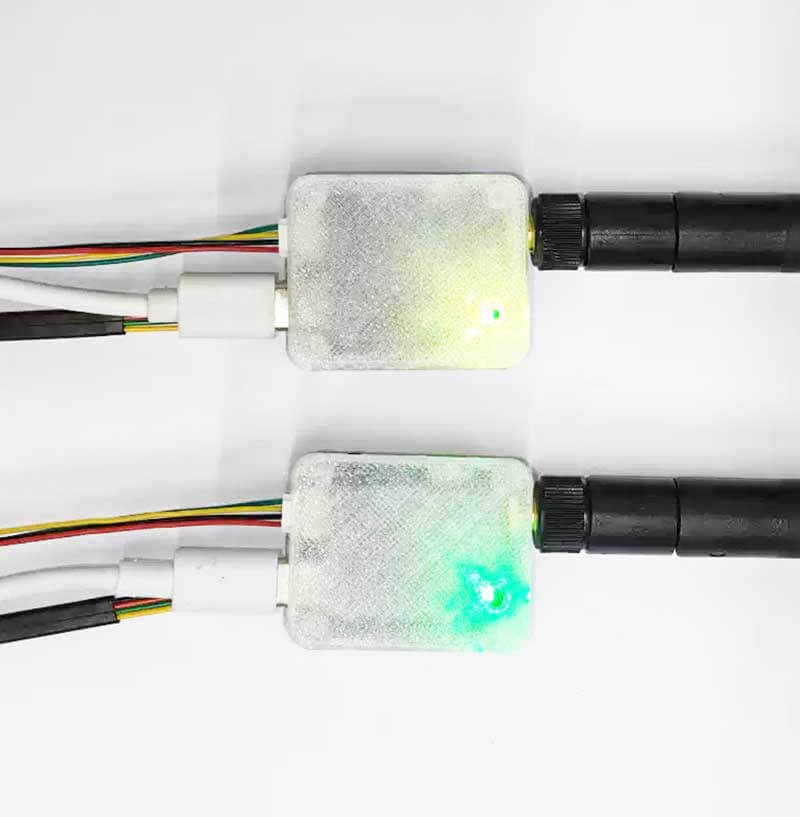

• 指示灯齐全：提供电源、模式、信号强度（RSSI 1~3）、连接状态等LED指示，便于现场调试。

远距离 · 低功耗 · 穿墙强 —— 902-928MHz 无线图传数传模块

云慧信达 推出的 YHL-11ah 无线图传数传模块，是一款基于 IEEE 802.11ah 标准、工作于 902-928MHz 频段的远距离低功耗无线通信模块【1†L1-L2】。相较于 2.4GHz/5.8GHz 传统频段，Sub-1GHz 频段具备更优的绕射能力与穿透性能，在复杂环境中依然能够保持稳定连接。模块集图传与数传于一体，支持以太网和串口双通道数据传输，适用于无人机、机器人、远程监控、应急救援等对通信距离和穿透力有较高要求的场景【1†L2-L3】。

 无线通信模块核心亮点

• Sub-1GHz 远距离传输

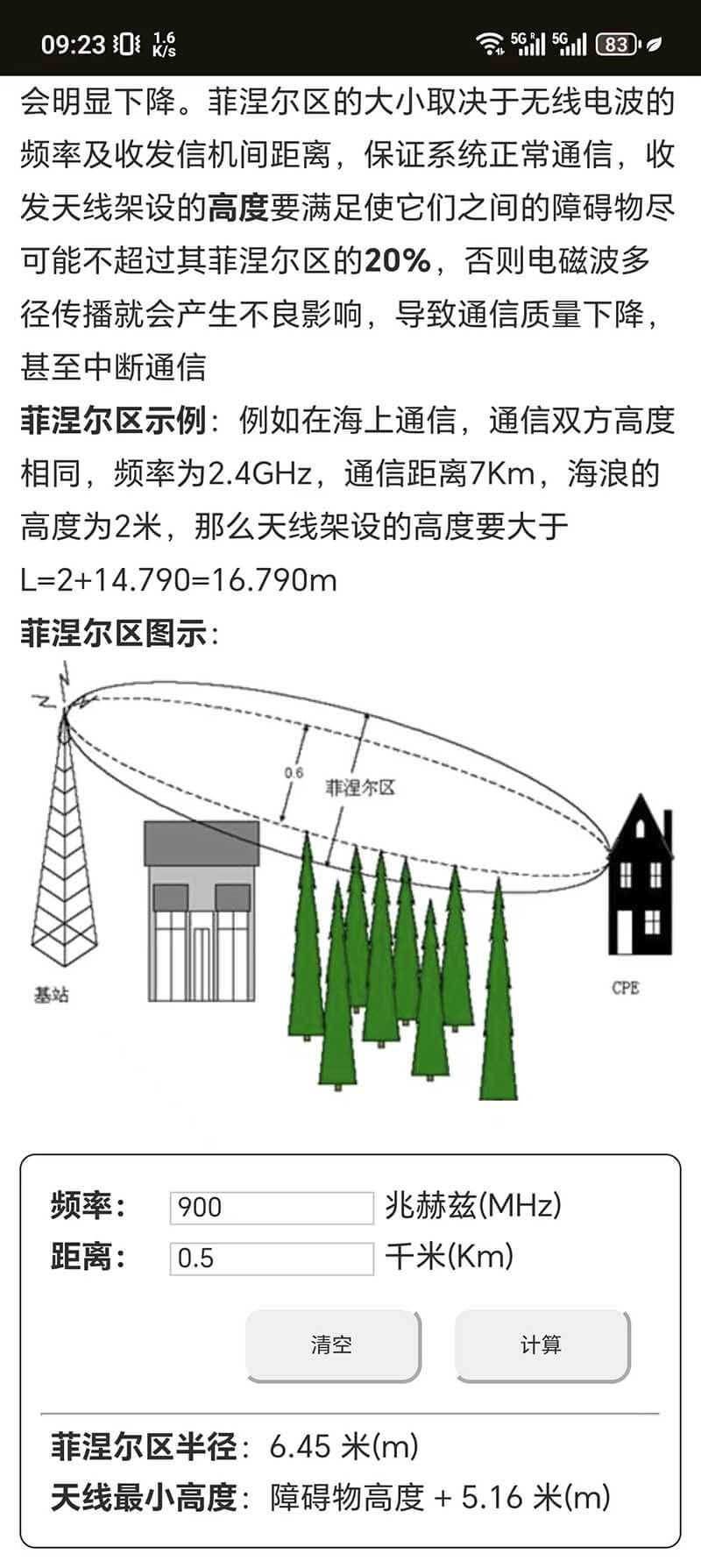

       902-928MHz 频段具备极强的绕射与穿透能力【1†L1-L2】。地对空无遮挡环境下传输距离可达 5-10 公里，地对地通视条件下可达 1 公里，非通视环境下可达 500 米【6†L13-L15】。

• 低功耗设计
       典型工作功耗仅 1.5 瓦，平均工作电流 500mA，支持 5V 或 12V 供电，非常适合电池供电的移动平台【7†L14-L15】。

• 灵活的接口配置

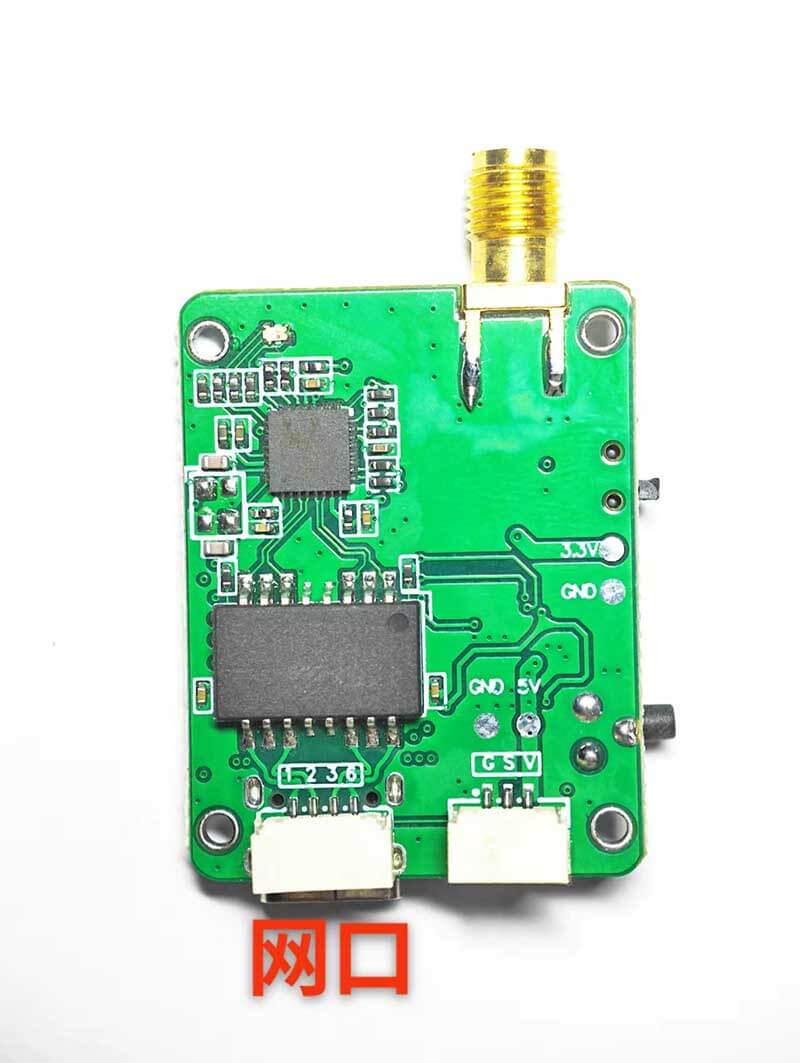

       同时提供 10/100M 自适应以太网口 与 TTL 串口（最大波特率 350kbps），可同时传输图像与飞控数传数据，一套模块解决图传+数传双重需求【1†L6-L7】【4†L8-L10】。

• 多节点组网能力

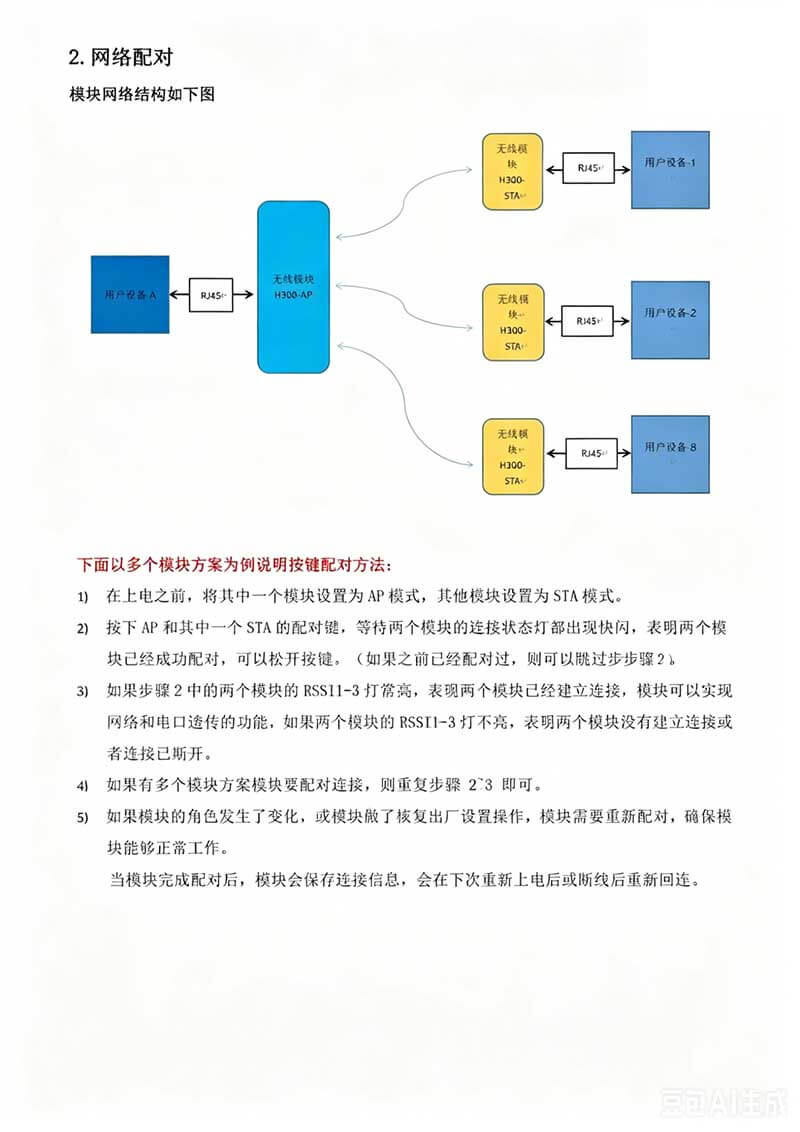

       支持 AP+STA 星型拓扑，最多可连接 8 个节点，实现一对多图像与数据传输【6†L10-L11】【3†L15-L16】。

• 便捷的配对与配置

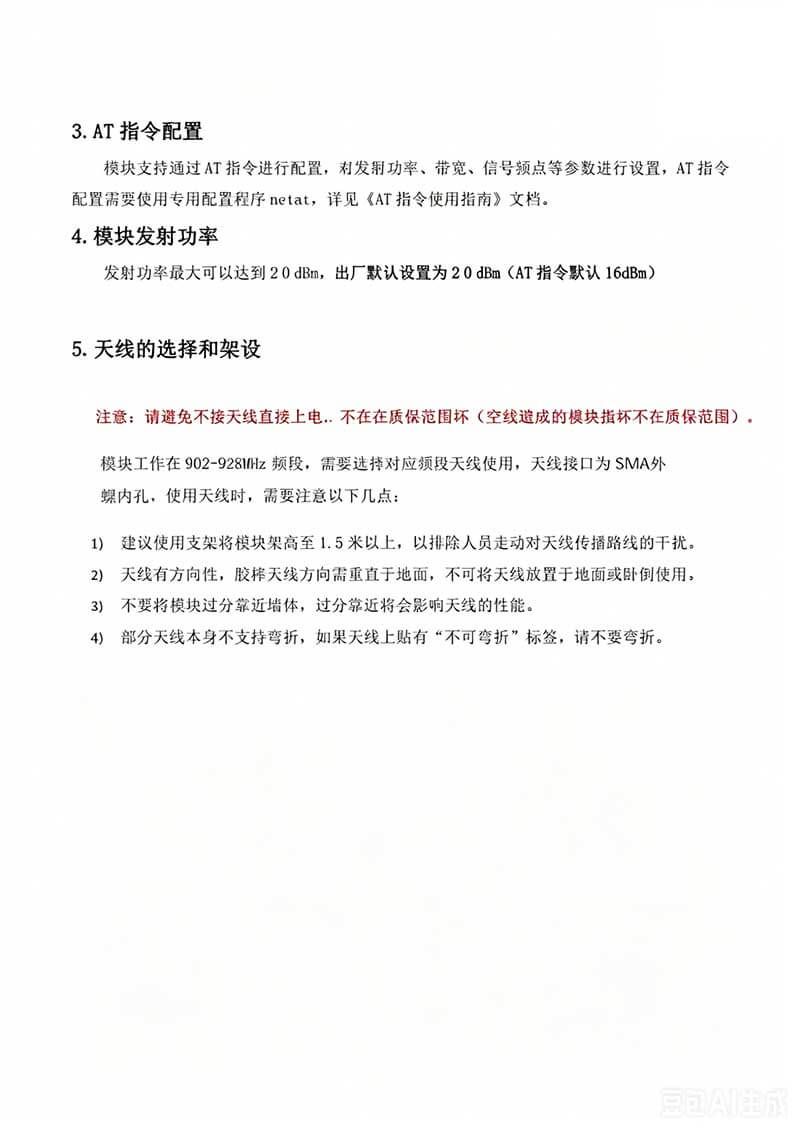

       支持 硬件按键一键配对，配对后自动保存连接信息，上电或断线后自动回连【3†L12-L14】。同时支持 AT 指令 灵活配置发射功率、带宽、信号频点等参数【4†L4-L5】。

• 小巧轻便
       模块重量仅 9g，体积小巧，方便集成到各类移动设备中【7†L9-L10】。

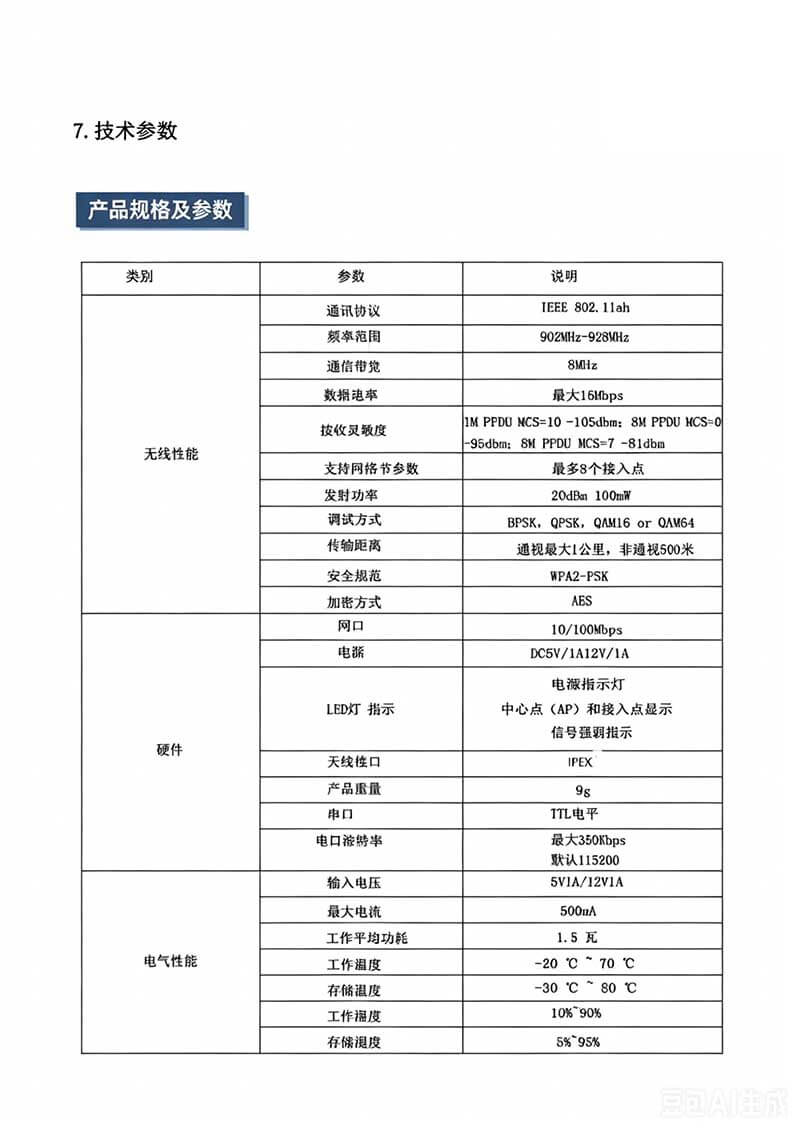

无线通信模块技术规格速览

无线通信模块典型应用

• 无人机与机器人：远距离图传 + 飞控数传一体化传输

• 远程监控：电力巡检、管道监测、边防巡逻等远距离视频回传

• 应急救援：复杂环境下的快速无线通信部署

• 工业物联网：远程设备数据采集与控制

为何选择 YHL-11ah？

云慧信达深耕远距离无线通信领域，YHL-11ah 模块以 Sub-1GHz 频段的天然穿透优势 结合 图传+数传一体化设计，为行业用户提供了极具性价比的远距离无线通信解决方案。模块支持按键配对、AT 指令配置、AP/STA 模式切换，上手简单、部署灵活，大幅降低开发与集成难度【4†L4-L5】【3†L9-L11】。
