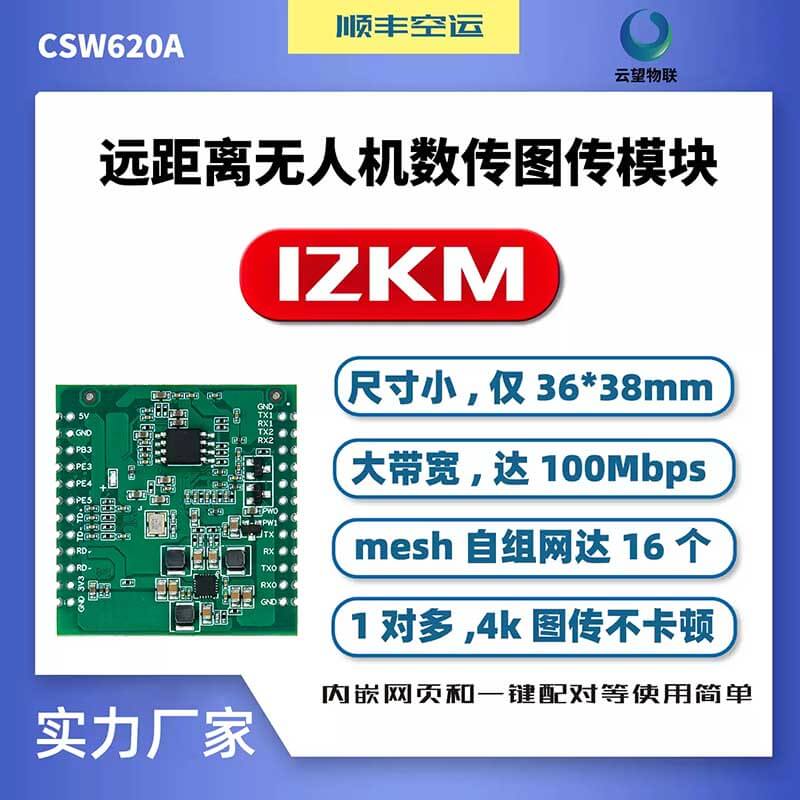

12KM无人机远距离无线通信模块视频遥数图传输1对多模组620

•
•
•
•
•
•
•

接口类型：UART,网口,sbus

工作频率：2.4GHz，5.1~5.8GHz

发射功率：24dBm

通信距离：12km(地对空)，定向20km

产品重量：7.3g(模块)

组网方式：mesh(16个)，中继，点对点，点对多

产品优势：产品支持图传，遥传和数传。距离远，速率高，速率高可达100Mbps；低延时，RTT往返延时低至2ms；全双工高速传输的无线模块。抗干扰，2.4GHz/5GHz双频，并支持频点无缝实时切换，有效面对干扰；使用简单，一键配对，内嵌网页，并提供全引脚插针孔，安装方便；地对空20KM全向。

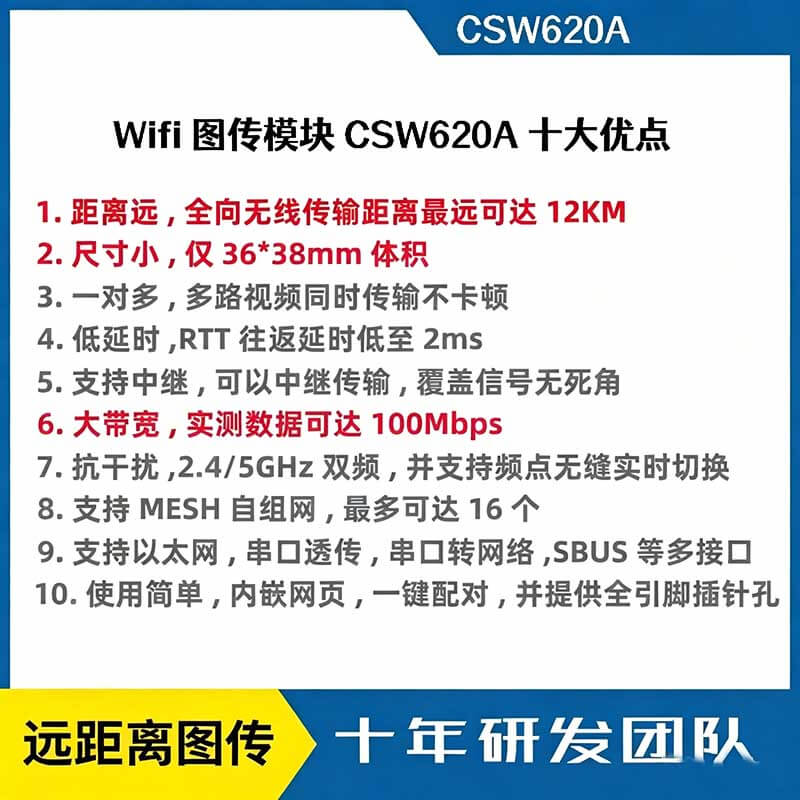

12KM远距离无线通信模块 优势：

1.距离远，全向无线传输距离最远可达12KM

2.尺寸小，36*38mm体积

3.一对多，多路视频同时传输不卡顿

4.低延时，RTT往返延时低至2ms

5.支持中继，可以中继传输，覆盖信号无死角

6.大带宽，实测数据可达100Mbps

7.抗干扰，2.4GHz/5GHz双频，并支持频点无缝实时切换，有效面对干扰

8.使用简单，一键配对，内嵌网页，并提供全引脚插针孔，安装方便

9.支持MESH自组网,最多可达16个

10.支持以太网，串口透传，串口转网络，SBUS等多接口

12KM远距离无线通信模块 参数：

远距离 · 双频 · 轻量化无线通信核心模块

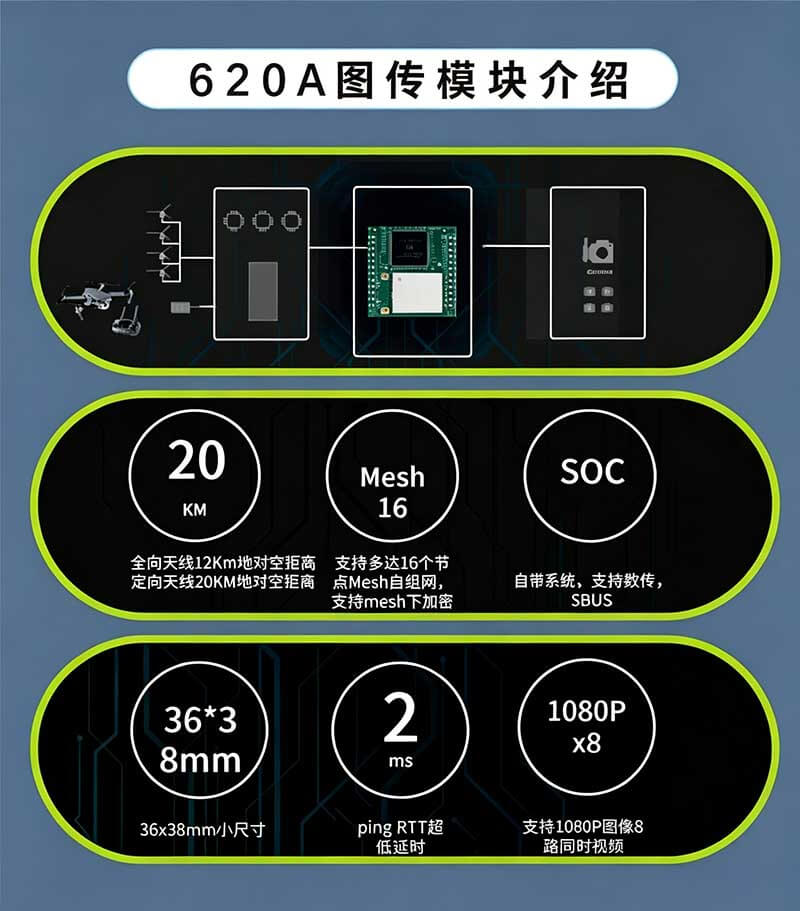

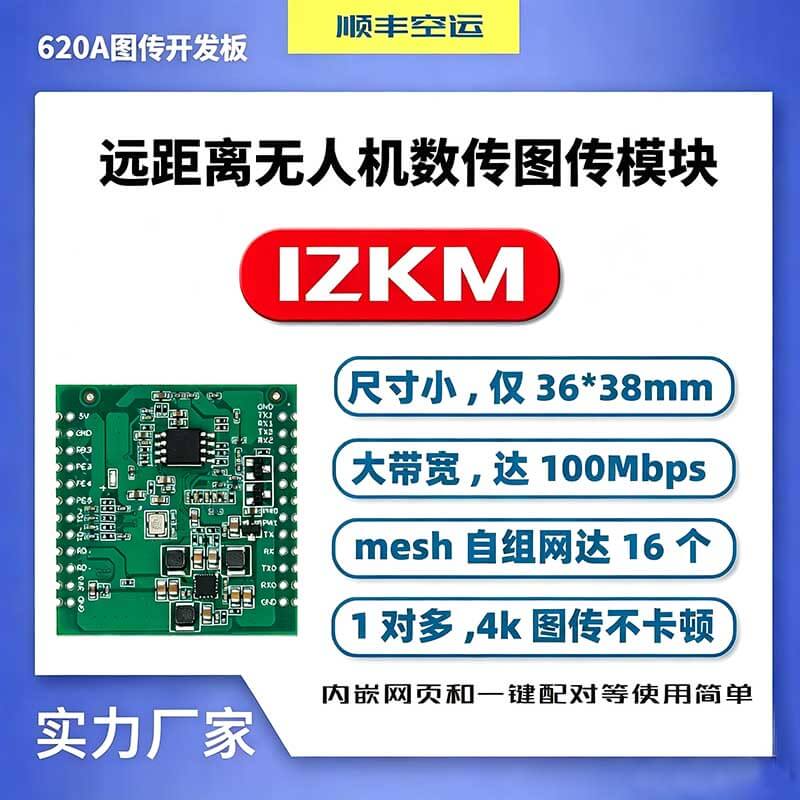

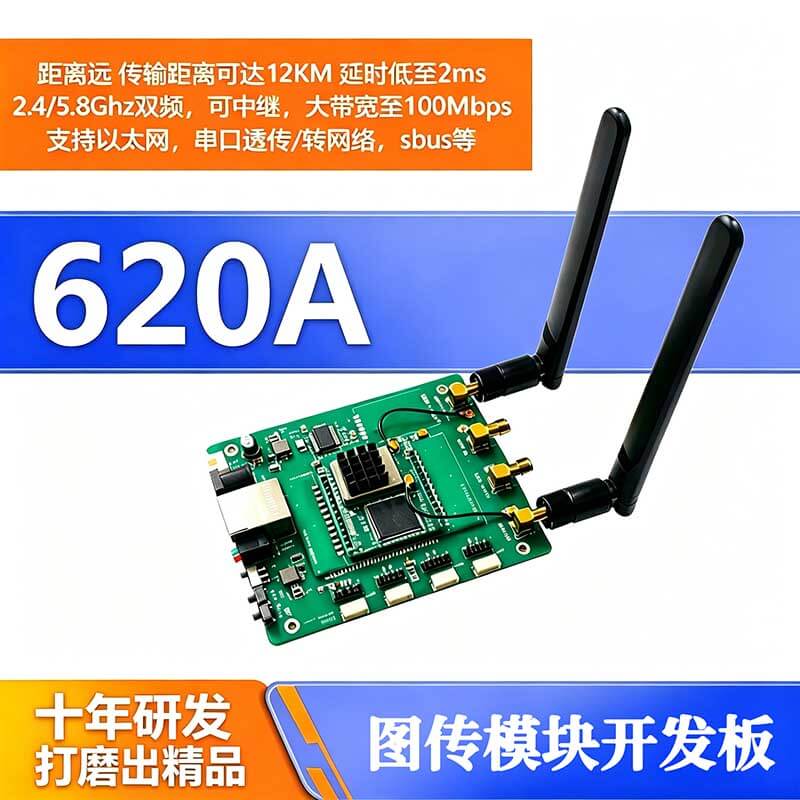

云慧信达 推出的 CSW620A 迷你板，是一款基于 802.11 标准设计的远距离双频 WiFi 私有协议专用系统模块。模块采用全志 V3S 主控 CPU（ARM Cortex-A7，最高主频 1.2GHz），符合 IEEE 802.11a/g/n 无线网络协议及私有 LR-WiFi（Long Range WiFi）协议【1†L3-L3】。通过无线信号多路收发技术，模块在中等尺寸封装内实现了优异的通信距离与稳定的连接性能，可广泛应用于无人机、机器人、工业控制、远程数据传输等领域【1†L3-L3】。

12KM远距离无线通信模块 核心亮点

• 远距离传输能力
       地对空通视条件下，传输距离可达 >12km（2Mbps 速率）；城市环境下地对地通视距离达 1km，满足大多数远程数据传输场景需求【1†L4-L4】。

• 双频段覆盖，灵活部署
       支持 2.400~2.507GHz 和 5.15~5.85GHz 双频段工作【1†L4-L4】，可根据环境干扰情况灵活选择最优频段，保障通信质量。

• 强劲无线性能
       双路发射，最大发射功率 24dBm，结合 2×2 MIMO 双发双收技术，有效增强信号穿透力与抗干扰能力【1†L4-L4】。传输速率自适应，最高可达 100Mbps【1†L4-L4】。

• 丰富接口，灵活扩展

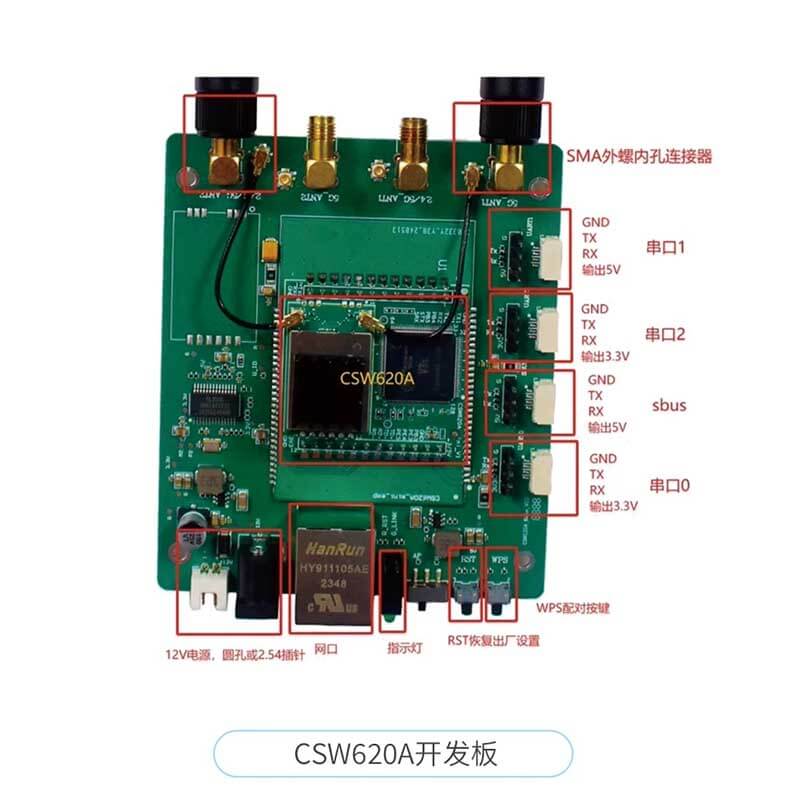

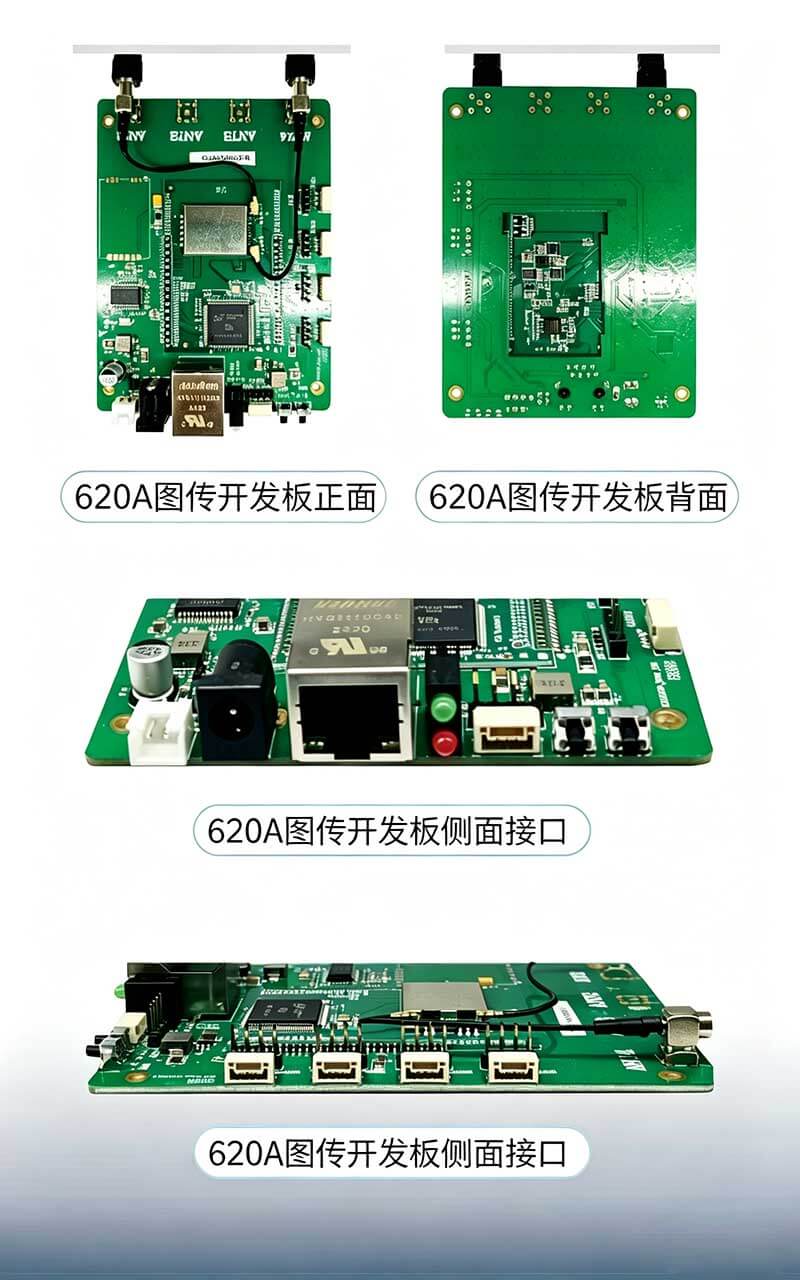

       提供 100M 以太网口、三路 UART（UART2 与 SBUS 复用，默认 SBUS）、GPIO、LED 状态指示、WPS 一键配对及复位按键【1†L5-L5】【1†L6-L6】，满足多样化外设连接与控制需求。

• 宽温工作，稳定可靠
       工作温度范围 -40~80℃，适应严苛工业环境；支持 WPA2 加密，保障数据传输安全【1†L4-L4】。

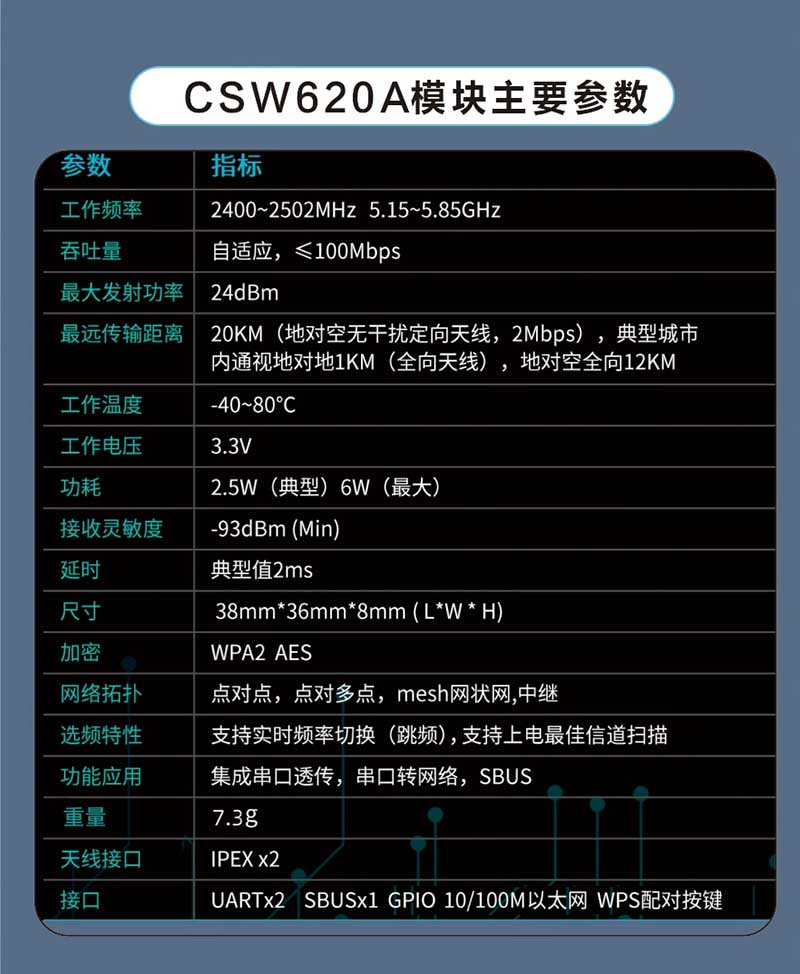

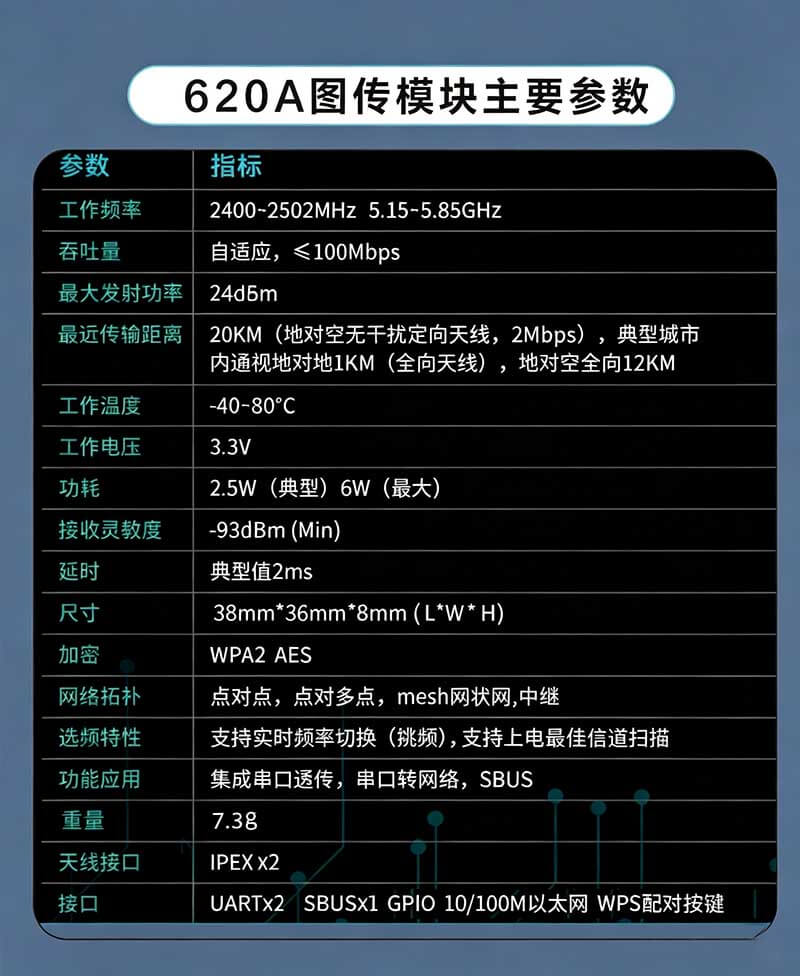

12KM远距离无线通信模块 技术规格速览

12KM远距离无线通信模块 典型应用

• 无人机与机器人：远距离遥控、遥测数据链

• 工业自动化：现场设备无线控制与数据采集

• 安防监控：无线视频回传、应急通信

• 物联网网关：串口设备快速接入网络，实现串口转网口/透传【1†L3-L3】

为何选择 CSW620A？

云慧信达深耕远距离无线通信领域，CSW620A 在 CSW520A 与 CSW630A 之间提供了均衡的性能与成本选择——相较于 CSW520A（5V供电），CSW620A采用 3.3V 供电，功耗更低【1†L4-L4】；相较于 CSW630A（180Mbps），CSW620A 的 100Mbps 速率足以覆盖绝大多数远距离数据传输场景【1†L4-L4】。模块提供详尽的硬件设计指南和软件配置支持，大幅缩短开发周期，加速产品上市。
